HR系列设备驱动安装及测试Demo连接方式

1114

一、驱动安装（本节仅适用于Windows7&32位系统）

1.1：打开CP210X驱动程序安装包（仅提供Windows7驱动程序，需要其他系统驱动请自行到SILICON LABS官网下载，官网地址：

https://cn.silabs.com/products/development-tools/software/usb-to-uart-bridge-vcp-drivers）。

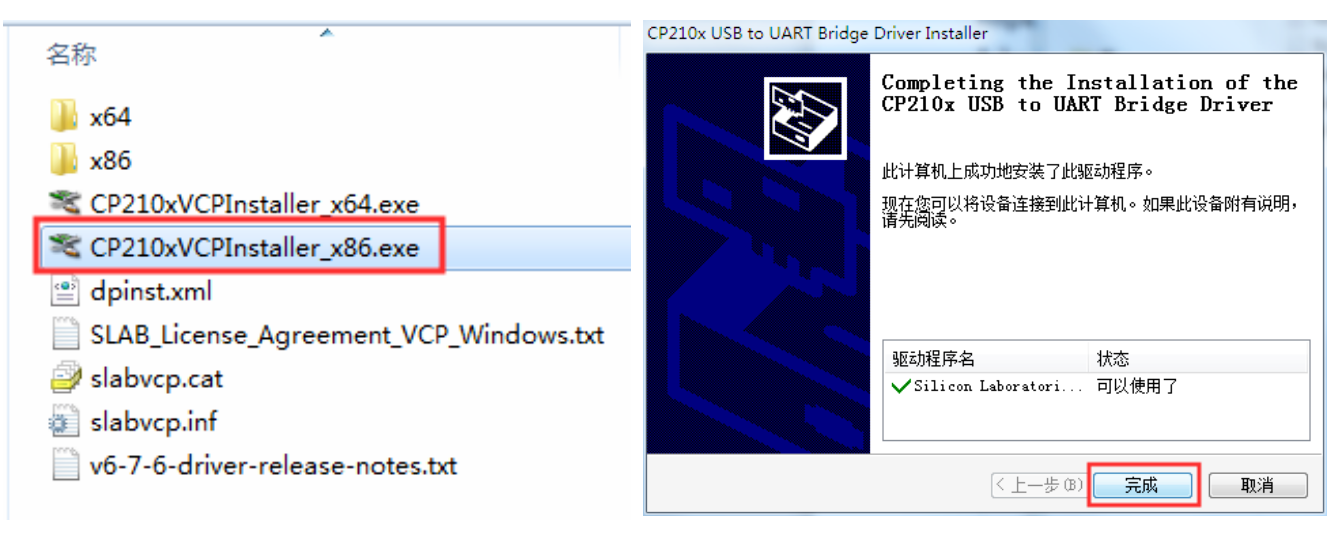

1.2：运行驱动程序，选择合适系统（32（X86）位或64(X64)位）的.exe安装包，双击运行；一直默认”下一步“，直至安装完成。（如图）

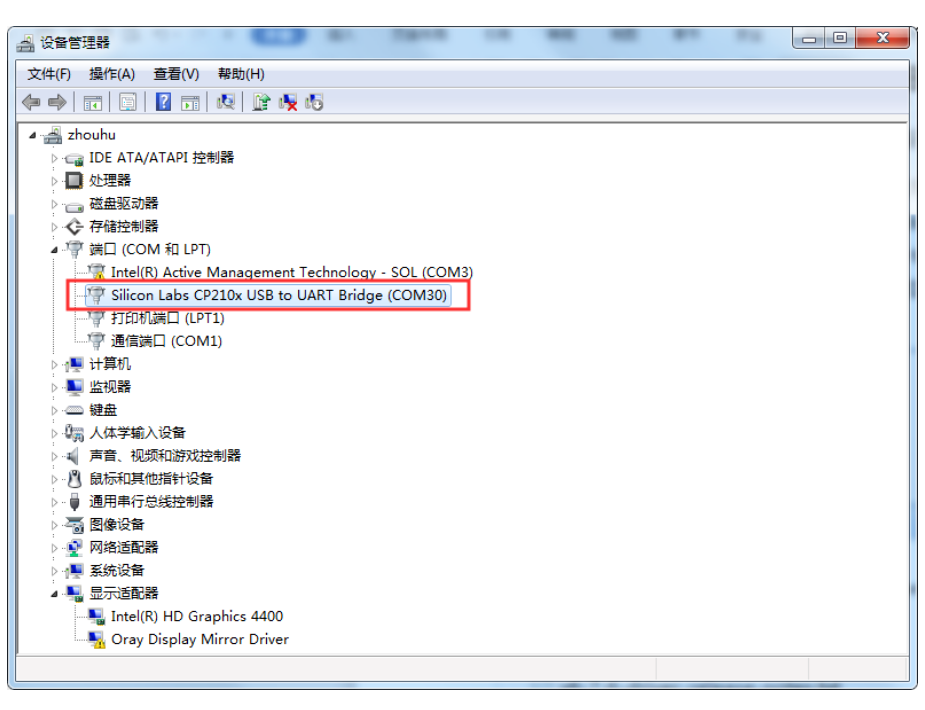

1.3：当1.2操作完成后，用USB线连接读写器设备，打开电脑端查看”设备管理器“，在“端口”下拉菜单中会发现当前读写器的COM口，说明USB驱动安装成功（如端口号出现感叹号图标，重新插拔USB，电脑会自动更新）。

二、连接测试软件

1、软件简介

1.1：HRSeries_Vxxx.exe软件是我司基于HR设备开发的Demo测试软件，该软件基于C# &微软.net Framework4.0以上平台开发。

1.2：HRSeries_Vxxx.exe测试软件适于我司所有HR系列UHF设备，后期因新增设备机型，连接方式不变（如下表设备）。

HR系列	读写器型号	USB	RJ45	DB9	端子接线RX/TX
多通道读写器	HR502	√	√	√	×
	HR504	√	√	√	×
	HR508	√	√	√	×
	HR516	√	√	√	×
	HR532	√	√	√	×
	HR564	√	√	√	×
通道门	HR1550	√	√	√	×
通道门	HR1550P	√	√	√	×
一体式读写器	HR1907	√	√	×	√
	HR2609	√	√	×	√
	HR4512	√	√	×	√
桌面式读写器（发卡器）	HR823	√	×	×	×
	HR825C	×	×	√	×
	HR825E	√	√	×	×
	HR825F	√	×	×	×
收银台读写器	HR201	√	×	×	×
收银台读写器	HR202	√	√	×	√
工位计件采集器	HR301	√	√	×	√
工位计件采集器	HR302	√	×	×	×

2、软件介绍

2.1：测试Demo软件集成于SDK包中，需要时向商务索取。

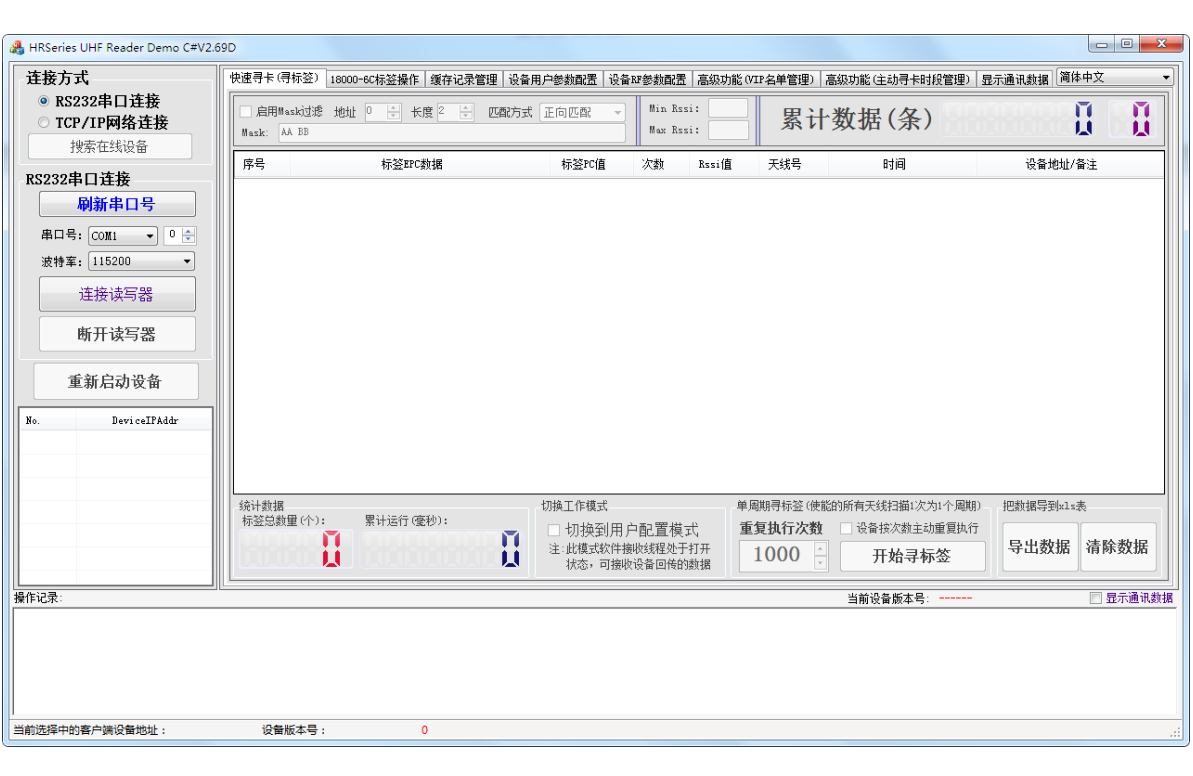

2.2：打开HRSeries_Vxxx.exe测试Demo，软件介面显示“RS232及TCP/IP连接、菜单栏、标签数据显示栏、标签数据总量、运行时间、数据导出及操作记录栏”等功能，本文主要简述HR系列设备如何连接测试Demo，软件介面如下图：

3、USB/RS232连接

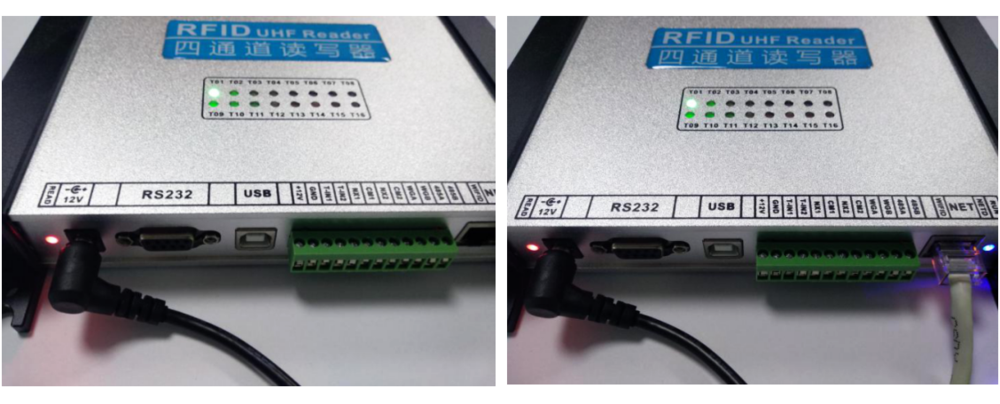

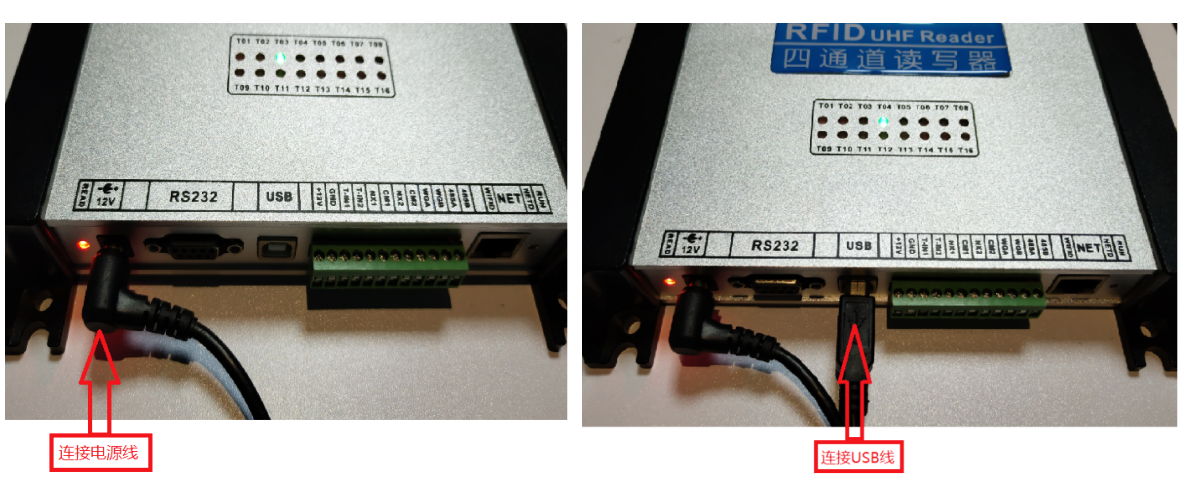

3.1：设备连接外部电源上电，把USB线或串口线接在对应的接口，如下图

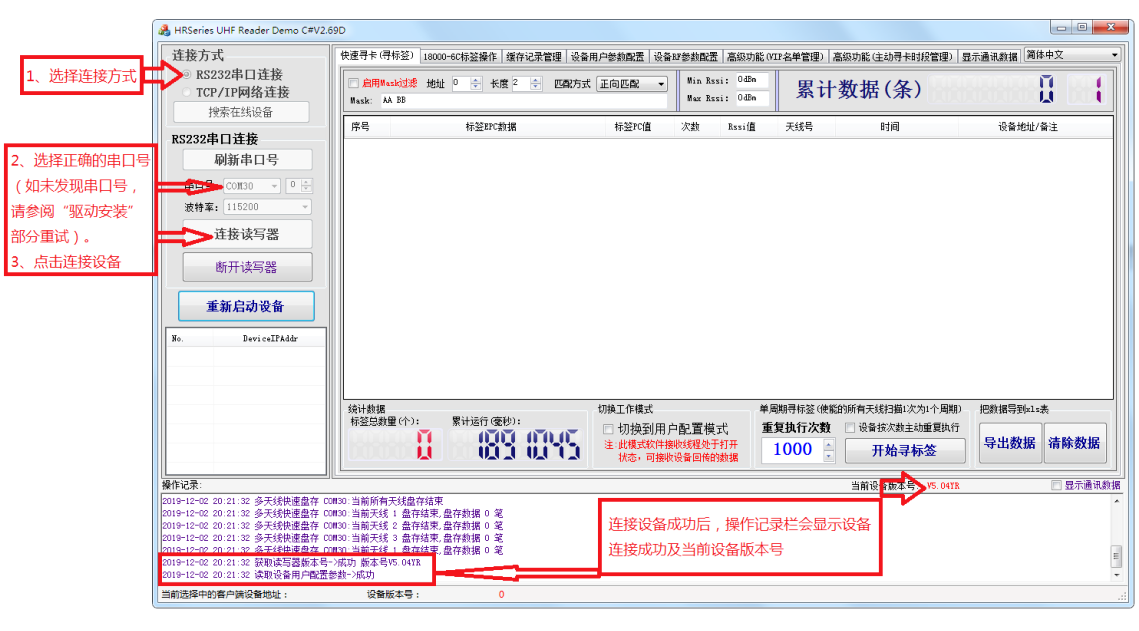

3.2：打开测试Demo软件，选择连接方式（RS232），选择正确的串口号，点击“连接读写器”，当听到“蜂鸣器”响一声，表示连接读写器设备成功，同时操作记录栏会显示“获取固件版本号与读取设备用户配置参数”成功，如下图，（如没听到蜂鸣器响一声，操作记录栏提示“获取设备版本号?”，请检查串口号是否选择正确，串口号查询请参考“驱动安装”）。

4、TCP/IP连接

4.1：设备连接外部电源上电，用标准以太网线连接设备的RJ45网口，如下图

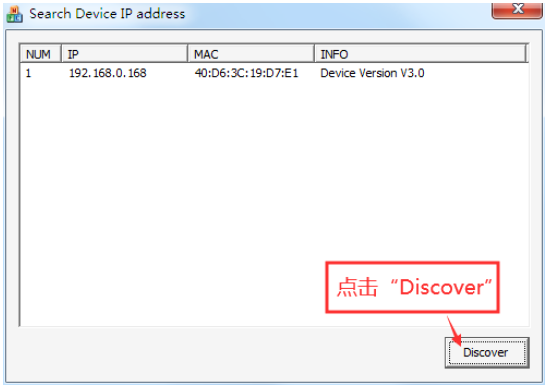

4.2：打开“查找及修改设备IP工具”文件夹，双击运行“SearchIP.exe”软件，如下图

注意：搜索IP时，电脑的IP与设备的IP需在同一个网段，如点击“Discover”出现设备的IP地址，说明这个设备是在线的，可以直接用TCP/IP连接，然后修改“设备网络参数信息”，如点击“Discover”没有出现设备的IP地址，说明这个设备是不在线的，必须用串口连接设备，然后修改“设备网络参数信息”，再用TCP/IP连接。

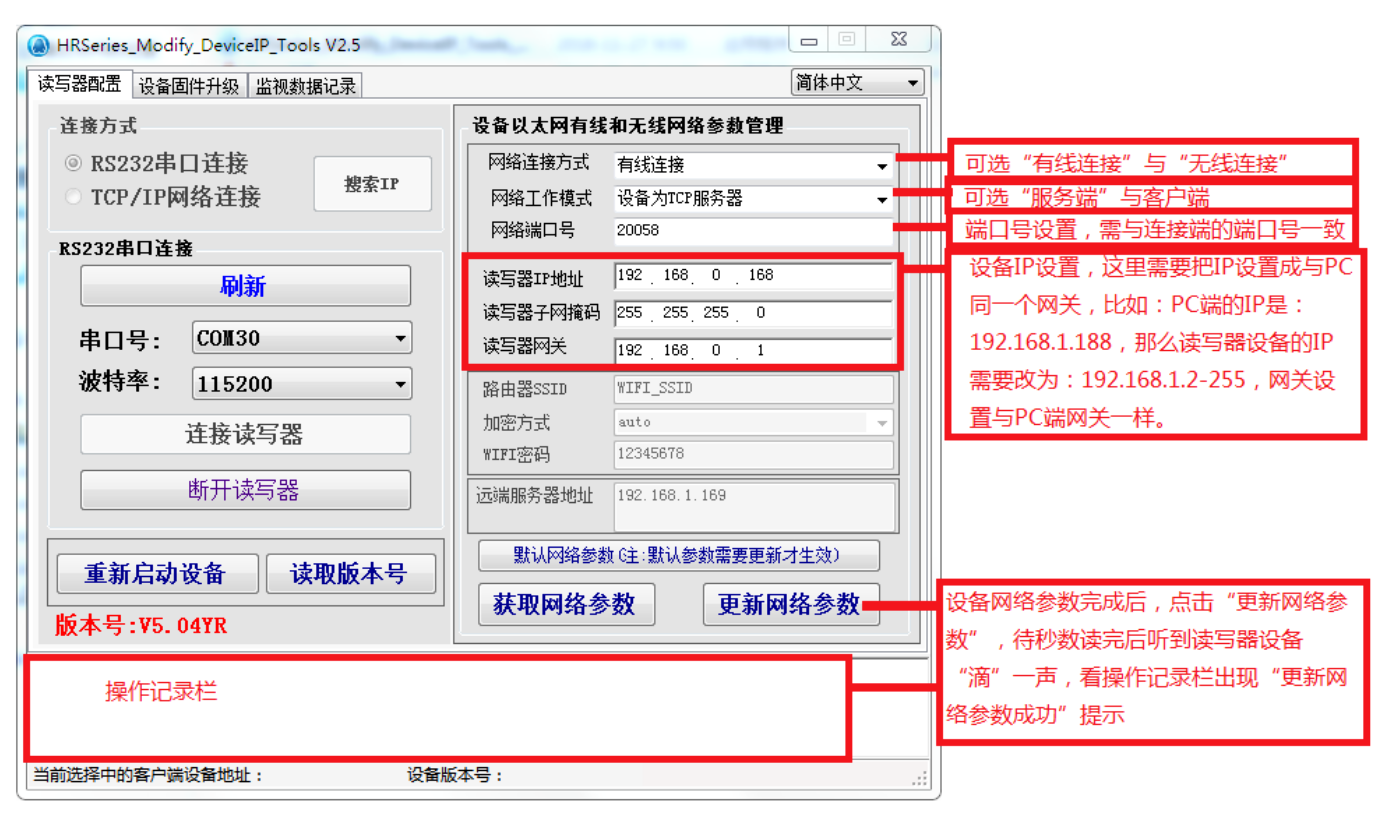

4.3：使用“HRSeries_Modify_DeviceIP_Tools”获取设备网络信息

4.3.1：如点击“Discover”没有出现设备的IP地址，用“HRSeries_Modify_DeviceIP_Tools”串口连接设备修改网络参数。

4.3.2：用“RS232串口连接”，选择正确的串口号（参考1.3），连接读写器设备。

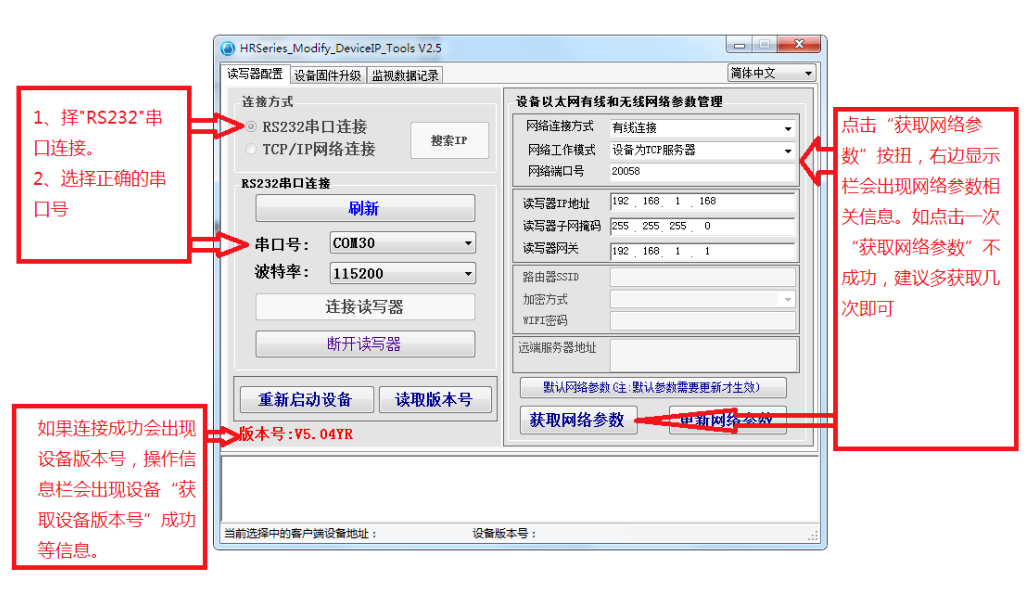

4.3.3：点击“获取网络参数”按钮，会出现当前设备的网络参数相关信息，如果获取一次不成功，可以多尝试获取几次。
